智能停车场管理系统


智能停车场管理系统



一、方案实施背景与意义

方案背景

随着人们生活水平的提高,爱车买车的有车一族也越来越多。以苏州为例,据不完全统计,截至到2012年1月,苏州市的机动车保有量已达到223万辆,以日均上牌1000辆左右,年增长率达10%,如按照目前增长速度计算,预计在2014年将突破300万辆大关。数量如此庞大的有车族队伍除了车辆保养外,停车已经成为他们每天都要考虑的问题,如何停车,在哪里停车比较安全和方便,停车场是否有高科技手段的监控,都是车主们考虑的重点。

因此,停车场管理方选择了各种停车场管理系统来完善停车场的管理流程,目前传统型收费型停车场面临的一系列问题有:

l 管理员手工登记停车车辆信息时间较长,造成停车场门口车辆拥堵;

l 一卡通读卡较慢且需要停下车辆,进行近距离刷卡辨认,对于长期固定停放车辆的车主来说很不方便;

l 管理方在停车场运营方面,收费手段单一,经济效益增长不明显;

l 管理人员较多,人工成本高;

l 由于没有针对单个车辆进行拍摄,无法判断,是否是主人开出,易发生被盗事件。


实施意义

随着汽车保有量的增多,为了更好的管理停车场车辆,约60%的老停车场和90%的新建停车场选择安装停车场管理系统, 事实证明,安装了停车场管理系统的停车场,管理秩序井井有条,安全隐患极低。

苏州任辉传感网络科技有限公司所提供的智能停车场管理系统,在目前已有的高科技门禁系统的基础上,增加了智能远距离读卡技术,采用先进的物联网技术,实现了车辆不停车进出,保证车辆快速便捷进出停车场。

l 优化了停车场管理流程,提高了服务质量;

l 自助式不停车收费,智能自动化,方便快捷;

l 丰富了管理方的运营手段,提高了运营收入;

l 节省了管理方人力成本,同时提高了效率;

l 与摄像头联动提高了停车安全性。


二、方案设计

总体设计

苏州任辉联物联科技有限公司严格本着科学性、先进性、可靠稳定性及经济性的原则,在对设计图样和工程实地经过缜密研究的前提下,考虑了优质器材选择和性能价格比等诸多因素后,充分接纳工程顾问方的建议,并结合多年工程经验设计出这套方案,以供参考。

根据停车场的实际情况,我们为整个停车场的管理系统选用1套感应式ID卡电脑收费系统。采用感应式ID卡控制X个停车场入口和X个停车场出口,实行出口电脑监控和收费,使停车场管理建成方便,安全,高效的控制体系。

本系统引进2.4G RFID远距离无线识别技术,利用RFID微波频段,通过无线方式将智能卡的微波信号发送给远距离读卡设备,实现进出口分别控制读取,读卡设备将信息和数据处理后上传给主控制板系统,后台管理系统将智能卡信息与车辆信息向对照,数据传输快速,从而实现不停车快速通过停车场出入口。

为了防止不法分子偷停车卡后再入停车场偷车的情况发生,苏州任辉采用图像捕捉卡将入口处摄取的车辆图像存入计算机图像数据库中;当车辆出场时,计算机自动调出此入口图像与出场车辆进行人工识别,确认同一卡号,同一车辆时放行;异者报警。


出入口流程设计

入口流程设计

入口部分主要由入口发卡机、电动栏杆、入口显示屏、智能远距离读卡器、车辆检测设备、对讲机、彩色摄像机组成。

临时车进入停车场时,设在车道下的车辆检测线圈检测车到,入口处的发卡机面板显示屏则灯光提示司机按键取卡。司机按键,发卡机内发卡器即发送一张ID卡,经输卡机芯传送至出卡口,并完成读卡过程。同时启动入口摄像机,摄录一幅该车辆图像,并依据相应卡号,存入出口收费处的计算机图像数据库中。司机取卡后,电动栏杆起栏放行车辆,车辆通过车辆检测线圈后自动放下栏杆。

月卡或年卡车辆进入停车场时,直接进入,无须刷卡,当智能远距离读卡器检测到车内的月租卡信号时,道闸直接抬杆,摄像机自动拍摄并上传图片。





入场流程图


出口设计流程

出口部分主要由出口读卡机、电动栏杆、收费显示屏,车辆检测设备、智能远距离读卡器、对讲机、高清摄像机组成。

临时车驶出停车场时,在出口处,司机将停车场ID卡交给收费员,出口处电脑根据ID卡纪录信息自动调出入口图像,系统自动对比,并自动计算出应交费用,并通过收费显示屏显示,提示司机交费。收费员收费及图像对比确认无误后,按确认键,电动栏杆升起。车辆通过地感线圈后,电动栏杆自动落下,同时收费电脑将该车信息记录到交费数据库内。

月卡或年卡车辆驶出停车场时,远距离读卡器读取月租卡信息,若租卡有效,电动栏杆起栏放行车辆,车辆通过地感线圈后,栏杆自动落下;若无效,则发出报警信号,不允放行。

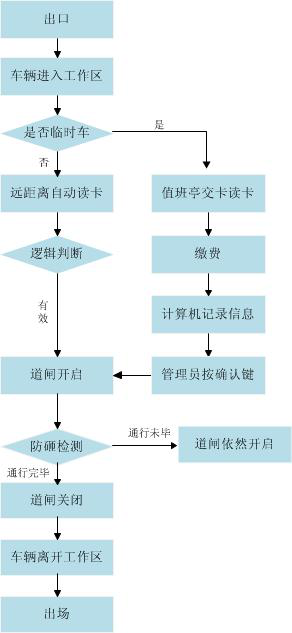

出场流程图



系统特点

l 系统采用苏州任辉生产的有源RFID智能卡作为长期用户的包年卡或包月卡,可实现持有此类卡的车辆不停车进出停车场,方便快速,卡片可循环使用无废纸产生利于环保且降低成本;

l 智能卡技术经过国家无线电委员会认证,读取距离远、辐射小(最大发射功率0dB),对人体不会造成影响;

l 智能卡信号可有效穿透车体,被远距离读卡器读取,避免因车膜造成的信号屏蔽现象;

l 系统硬件设备质量可靠,结实耐用,使用简单方便;

l 对于单进单出的停车场而言只需在出口处设置人工岗亭即可,节省了人力成本,提高了工作效率;

l 采用本系统可实现提前收取停车费用,防止了拒交停车管理费用的情况;

l 提升了整个物业的管理水平和停车场的安全性,可以吸引更多的车主选择停放;

l 可接受时租卡、月票卡、储值卡及特殊卡,还可以处理免费票、丢失票的情况。

l 在所有的关键位置(包括机械、电气、硬件、软件及报表等)都设有安全措施,以确保停车场的营业收入安全。

l 各站点都通过RS-422工业标准网络联结管理中心;各站点设有可靠的单片机,可保证即使管理中心出现故障时,它们也能独立工作。

l 模块化的结构,利用标准的可更换的电子部件,很容易进行系统的升级与扩充,从而减少维护费用。

l 功能强大的、可靠的中央管理中心可以监控所有的远端的站点;完善的数据库管理及各种报表的产生。

l 在入口和出口设有微机控制的出卡机和读卡机,并由全字库LED中英文显示屏显示相关信息。

l 采用高速摄像监控、实时记录车型和车牌、进行车辆出入对比,有效地防止盗车行为,保障了停车场管理人员和车主的利益。

l 管理中心、收费处使用的软件都是基于当前最新的Microsoft Windows软件开发,并采用大型Microsoft SQL Server2000数据库,具有兼容性强、界面友好、易于操作等特点。

l 系统软件具备完善的财务监控和统计报表,有效地堵住了资金的流失和财务上的漏洞。

l 收费处设备可以集成在管理中心里,即管理中心兼有人工收款功能。

l 主控中心可通过网络实时查询财务报表。控制电脑系统具备联网功能,司机持卡可在同区域的任一停车场停车,而不用重新登记。主控中心可获取任一停车场的车场资料及收费资料。



系统组成

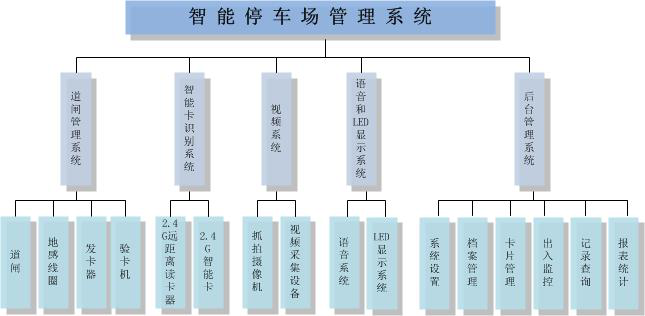

整个智能停车场进出管理系统分为道闸控制系统、智能卡识别系统、视频系统、LED显示系统和后台管理系统。

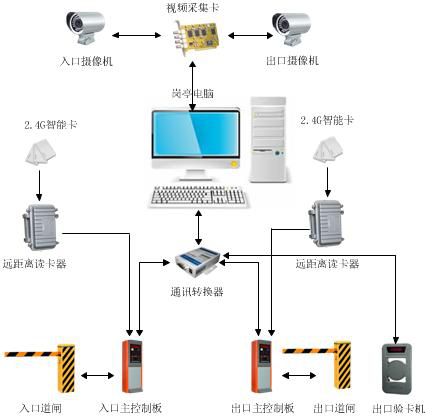

系统架构图


系统结构拓扑图



道闸管理系统

道闸管理系统分为入口发卡机、出口验卡机、地感线圈、道闸控制器。


发卡器

发卡器需要与地感线圈配合工作,当车辆到达停车场入口时,车主需按红色按钮取用临时停车卡,此卡为一次性使用,在车辆驶出停车场时,车主需要凭卡在出口处缴费。发卡器采用冷轧钢板外壳,表面静电粉末喷涂、防水、防锈、防撞,外型美观。


出口验卡机

l 出口验卡机和环形地感线圈配合起来工作。

l 当出场车辆压在地感线圈上时,车辆感应器被触发,同时启动天线工作。月卡车主持卡在天线10CM范围以内,出示卡片,天线即可读取卡片资料,并将资料送给感应处理模块,再传给电脑处理。否则,不读卡。

l 采用冷轧镀锌钢板外壳,表面静电粉末喷涂、防水、防锈、防撞,外型美观。




道闸

l 道闸可通过手动和无线遥控进行“升”“降”“停”的操作。

l 可手动进行“加锁”、“解锁”,当出现停电状况时,道闸将自动解锁,默认手动控制。


智能卡识别系统

我们将在入口和出口处各安装一台2.4G远距离读卡器,并给包月、包年、需要长期停放的车辆发放一张2.4G RFID智能卡,实现车辆不停车直接出入停车场的目的。需要包年或包月的车主可去停车场管理中心或物业处办理业务,签订租赁协议后充值并领取智能卡,管理员可对智能卡设置有效期,接近有效期时,系统将主动提示,管理方可联系车主办理车位续租手续。

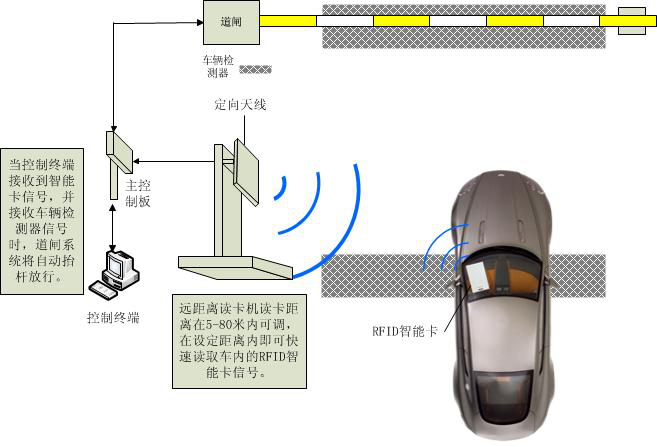

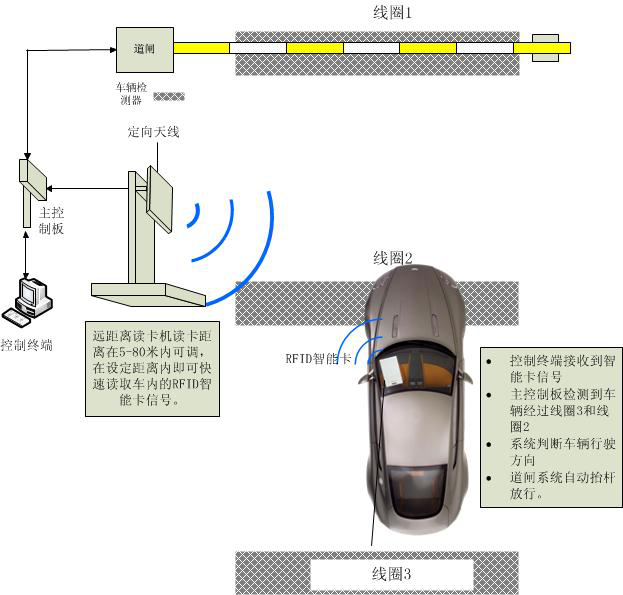

智能读卡系统工作图

根据目前停车场格局,我们分为单进单出的停车场和双向进出停车场,我们针对这两类停车场


单进单出的停车场

针对单进单出的停车场,我们在入口处设置两道地感线圈,出口设置一道地感线圈,车辆进出车库的流程如下图:

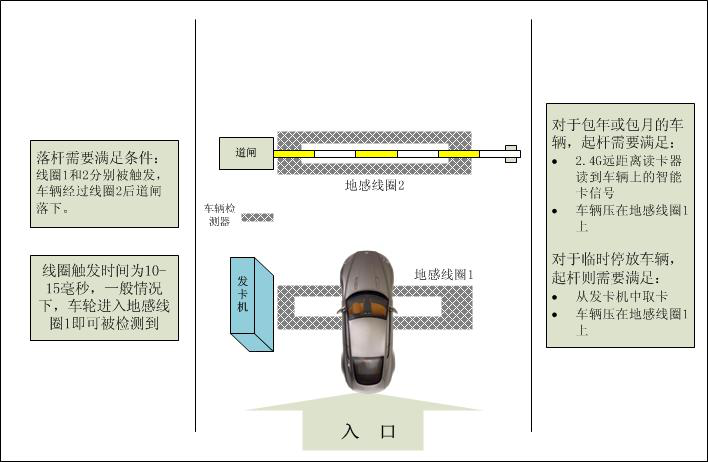

入口道闸管理系统示意图


出口道闸管理系统示意图

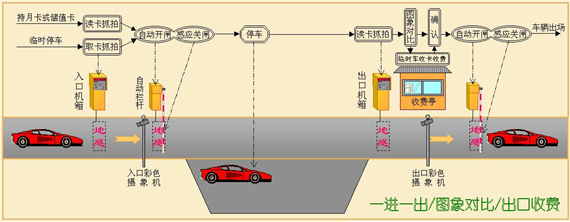

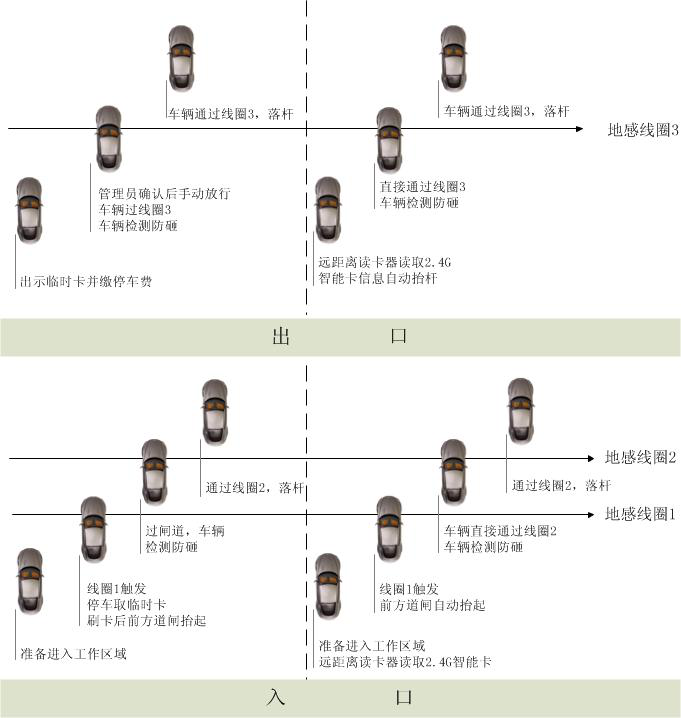

出入实际过程分析图



双向进出的停车场

针对临时停放的车辆可参考单进单出的临时车进出流程。与单进单出停车场不同的是,我们将在双向进出停车场进出口分别铺设3道地感线圈,所需设备如下图:

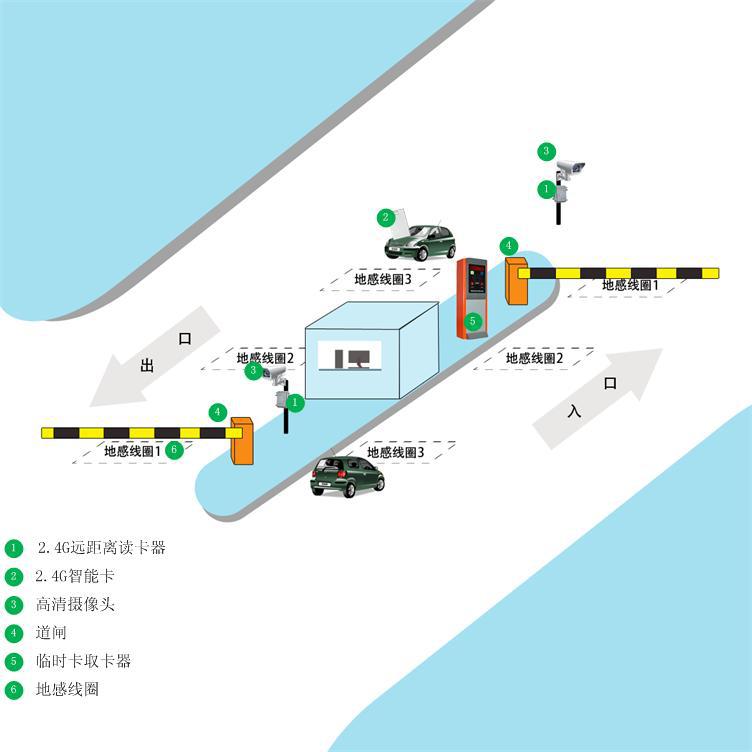

双向进出门设备图


在出入口处,2.4G远距离读卡器读取车上的智能卡信号,当车辆经过线圈3和线圈2时,主控系统判断来车方向,当车辆到达线圈2时,车辆不必停车刷卡,道闸自动开启放行。






视频系统


视频系统包括抓拍摄像机和视频采集设备,通过视频监控和电脑多媒体技术,来记录核对出入车辆的车型和车牌,配合IC停车卡和RFID智能卡,以保证停车场内车辆的安全。同时可配合图像识别技术自动识别车辆车牌和车型。

摄像机实时监视停车场的出入口,控制室内的管理人员可监视车的出入情况。

持有临时卡的车辆进场时,在进入摄像机监视范围内触发信号,电脑将图像存储固定并记录下来,存储的图像可清晰识别车辆颜色、车型和车牌,连同IC卡的卡号一同存储下来。车辆出场时,通过感应天线读取IC卡的卡号,并通过卡号将存储在数据库中入场的图像资料取出,由管理员通过出、入场的图像来核对是否同一辆车。如出入图像中的车辆车型、颜色和车牌不同;管理员将拦截出场的车辆并核查;如相同,则放行并将车辆的资料记录存储下来。

持有年卡或月卡的车辆进出场时,无须刷卡,摄像机自动记录车辆的颜色、 车型和车牌,车辆可以不用停车直接进出停车场,方便快捷。



摄像机拍摄查询图


摄像机拍摄流程图



语音系统和LED显示系统

语音系统由停车场控制板直接控制,不收电脑开机影响,语音音量可通过语音板上可调节电阻进行调节,声音响亮清晰。

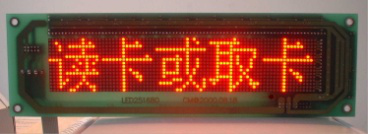

LED显示屏内含美国标准ASCII码16X8点阵库及中华人民共和国国标全部图形字符16X16简体或繁体点阵库,亦可根据用户要求增加特殊图案。

采用标准串口及标准中文内码操作,可作反白、闪烁、左移、上移、循环等显示。

采用Φ5.0mm/3.0mm/2.0mm红色或绿色超高亮或特高亮LED管芯实现7.6mm/4.0mm/2.5mm点距点阵显示,适合户外使用。

采用Φ5.0mm/3.0mm/2.0mm红色或绿色高亮或超高亮LED16X16模块实现7.6mm/4.0mm/2.5mm点距点阵显示,适合室内使用;

采用专门设计的贮存驱动晶片及表面邦定工艺实现紧凑化设计;

采用特殊设计消除对其它电气设备的干扰,适合各种收费系统。


台管理系统

系统软件是基于Windows98 + Windows2000平台开发而成的图形化中文版应用程序,采用稳定可靠的大型数据库软件Microsoft SQL Server7.0 或 Microsoft SQL Server2000。界面友好,操作简单,功能完善。主要包括:系统登录、系统设置、档案管理、卡片管理、出入监控、记录查询、报表统计等模块。

系统采用先进的计算机网络技术,数据传输实时快速可靠,读卡响应速度快,车辆出入迅速。系统根据车辆出入停车场的时间,自动计算停车费用,可支持多达四种类别车辆的不同收费标准的收费。

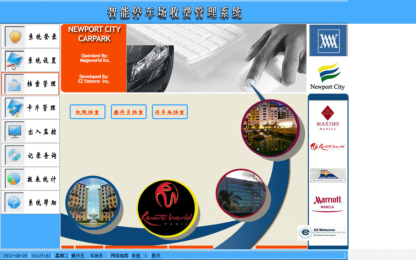

后台管理软件界面



系统功能

1.系统登录

该模块除具有系统登录功能外,还具有操作员工作交接确认功能。便于对工作人员工作的有效管理,对于操作员工作上的纰漏可以做到最根溯源,查找相应的责任人。

进入操作员交接班菜单,操作员清点剩余的卡片和所收的停车金额,填入接班人姓名、接收临时卡数量、实交临时卡数量、实交停车费金额,并核查接收、发出、收回、剩余、实交卡片数量、实交停车费用等数据,无误后按“交班”按钮完成交接班,并支持数据打印。

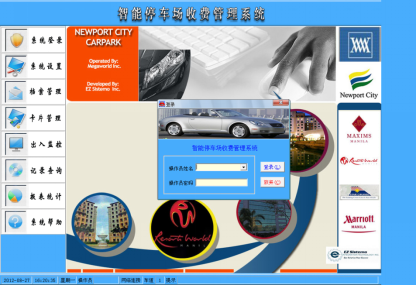

系统登录界面


2.系统设置

此模块可提供操作员密码修改、系统各参数设置、收费标准、数据维护等系统维护功能。



2.1参数设置

此子模块提供客户名称、停车场总车位数、车类名称、储值卡最少余额、图像和记录保留天数、删除图像时间等参数设置功能。

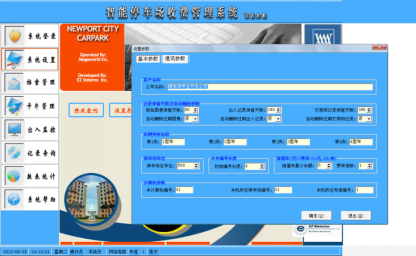

参数设置系统图



2.2数据维护

可删除指定日期前的车辆抓拍图像及出入记录、备份抓拍图像和数据到指定的目录、清除回收卡的历史记录、清除挂失卡的历史记录等。

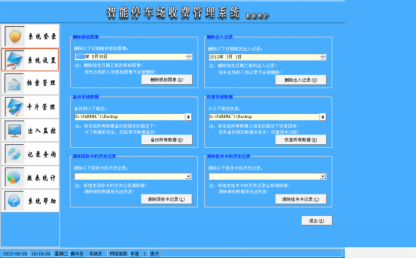

数据维护系统图



2.3设置收费

系统支持三种收费类别、四类车型的收费标准。



收费设置系统图



3.档案管理

可对系统权限组、系统操作员及停车场档案进行管理。



档案管理系统图



4.卡片管理

对年卡、月卡、临时卡进行授权、维护等功能操作,分为卡片检测、卡片发行、卡片延期、卡片充值、卡片挂失、卡片恢复、卡片更换、卡片回收、卡片档案等功能。

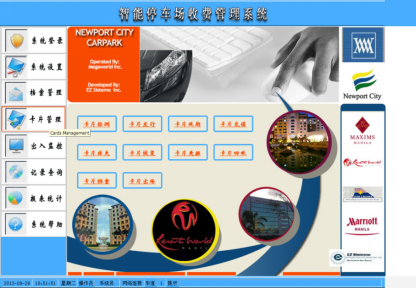

卡片管理系统图



5.出入监控

出入管理为系统的主要部分,可以实时监测停车场停车位的数量、统计车辆在车库的停留时间,对于临时卡可自动进行费用计算。

临时卡车出场:当临时车出场时,司机出示临时卡,系统读卡后判断是否有效,并自动计算停车费用。如临时卡非法,则不予放行;卡有效后,系统自动调出入场抓拍图像,等待操作员对比出入场图像,收取泊车者的停车费用,并收回临时卡。操作员确认后按“确定”按钮,系统抓拍出场图像,存储出场记录,自动开启道闸,并做语音提示。司机开车离开停车场,道闸自动落下。按“放弃”按钮不予放行车辆。

年卡、月票卡车出场:当月票卡车出场时,系统读卡判断有效后,系统自动放行,并做语音提示。司机开车离开停车场,道闸自动落下。若月票卡或年卡到期,系统将不予放行,车主需在出口处缴费,管理员按“确认”按钮后可以放行。

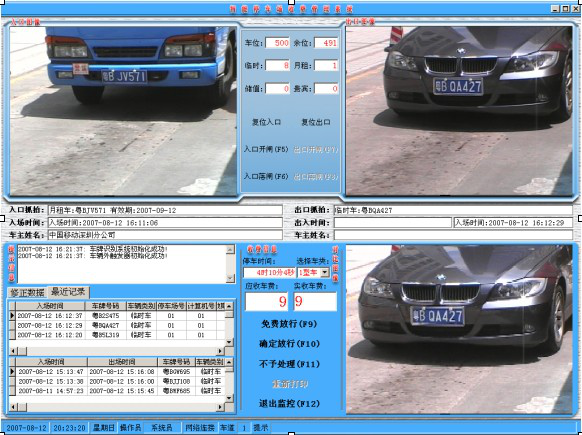

出入监控系统图



6.记录查询

提供车辆的入场记录和抓拍图像、车辆的出场记录和抓拍图像、卡片使用记录等功能。用户可灵活输入查询条件,查询出满足条件的记录。“记录”包含六个子功能模块:入场记录、出场记录、卡片记录、场内停车状况、操作员交接班记录和操作员值班流水帐

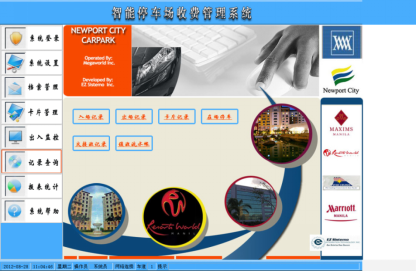

记录查询系统图


7.报表统计

对入场车辆的流量按日、月、年进行分卡类、分车类统计,并输出入场车流量统计报表;对出场车辆的流量按日、月、年进行分卡类、分车类统计,并输出出场车流量统计报表;对操作员的收取的停车费按操作员、日、月、年进行分类统计,并输出收费统计报表。



报表统计系统图
